活性炭吸附箱連接與熱熔承插：筑牢環(huán)保設(shè)施穩(wěn)定運(yùn)行的精密紐帶

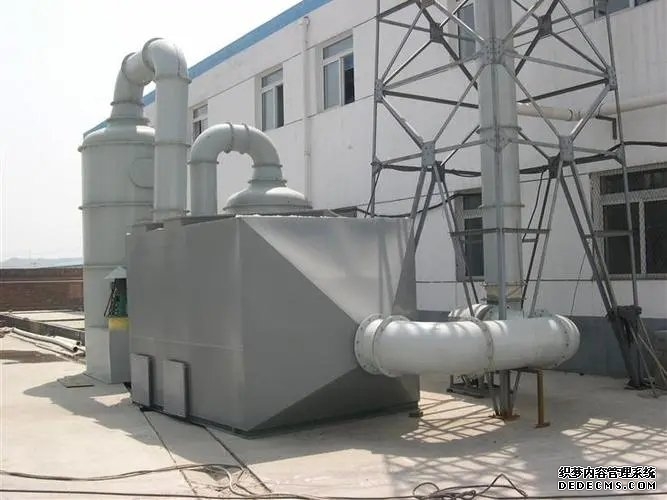

在工業(yè)廢氣治理、污水處理等環(huán)保場景中，活性炭吸附箱憑借強(qiáng)***的吸附能力，成為凈化污染物的核心設(shè)備。而其連接環(huán)節(jié)，尤其是熱熔承插這一關(guān)鍵工藝，直接決定了整個吸附系統(tǒng)的密封性、穩(wěn)定性與運(yùn)行效率，是保障環(huán)保設(shè)施長效運(yùn)轉(zhuǎn)的“精密紐帶”。掌握科學(xué)的連接流程與熱熔承插規(guī)范，不僅是技術(shù)操作的必然要求，更是筑牢環(huán)保防線的核心前提。



 活性炭吸附箱連接：構(gòu)建系統(tǒng)穩(wěn)定運(yùn)行的骨架

活性炭吸附箱的連接并非簡單的部件拼接，而是涉及氣路、管路與設(shè)備主體的系統(tǒng)性整合，核心目標(biāo)是實(shí)現(xiàn)無泄漏、高適配的集成效果，為后續(xù)吸附作業(yè)筑牢基礎(chǔ)。



連接前的核心籌備：精準(zhǔn)把控是前提

連接工作啟動前，充分的籌備是規(guī)避后續(xù)故障的關(guān)鍵。***要任務(wù)是精準(zhǔn)核驗(yàn)部件適配性，逐一檢查吸附箱本體、連接法蘭、密封墊片、管路等部件的規(guī)格型號，確保法蘭尺寸與管路接口完全匹配，密封墊片的材質(zhì)需契合處理介質(zhì)***性——處理酸性廢氣時，***先選用耐酸堿的氟橡膠墊片；處理高溫氣體時，則需選擇耐高溫的硅橡膠墊片，從源頭規(guī)避材質(zhì)不匹配導(dǎo)致的泄漏風(fēng)險。



同時，部件的質(zhì)量檢驗(yàn)與現(xiàn)場清理不可或缺。仔細(xì)排查吸附箱接口、法蘭表面是否存在變形、劃痕或鑄造缺陷，杜***因部件質(zhì)量瑕疵引發(fā)的連接失效；對連接接口周邊的油污、灰塵、銹蝕進(jìn)行徹底清理，保證接觸面潔凈干燥，避免雜質(zhì)影響密封效果。此外，還需提前備齊扳手、扭矩扳手、水平儀、密封膠等工具，依據(jù)設(shè)備說明書標(biāo)注的扭矩值，為后續(xù)精準(zhǔn)緊固做***準(zhǔn)備，確保每一個環(huán)節(jié)都有章可循。



連接的核心流程：嚴(yán)謹(jǐn)操作保密封

連接過程需遵循“定位-密封-緊固-檢測”的閉環(huán)邏輯，每一步都容不得半點(diǎn)馬虎。***步是精準(zhǔn)定位對接，借助水平儀調(diào)整吸附箱與管路的位置，確保接口軸線保持同軸，避免強(qiáng)行對接導(dǎo)致法蘭變形、密封墊片擠壓破損，為后續(xù)密封筑牢基礎(chǔ)。



***二步是科學(xué)加裝密封件，將潔凈的密封墊片平整嵌入法蘭密封槽內(nèi)，確保墊片無褶皺、無偏移，且完全覆蓋密封槽范圍，防止介質(zhì)從邊緣滲漏。***三步是規(guī)范緊固連接，采用對角線交替緊固的方式，先以設(shè)備說明書標(biāo)注扭矩值的50%初步緊固，再逐步提升至額定扭矩，避免單側(cè)過度緊固導(dǎo)致法蘭受力不均，破壞密封結(jié)構(gòu)。



連接完成后，氣密性檢測是保障系統(tǒng)可靠性的關(guān)鍵收尾環(huán)節(jié)。向管路內(nèi)通入0.1MPa的壓縮空氣，用肥皂水均勻涂抹在所有連接接口處，仔細(xì)觀察是否有氣泡產(chǎn)生，同時用壓力表監(jiān)測壓力變化，確保10分鐘內(nèi)壓力下降不超過0.01MPa。一旦發(fā)現(xiàn)泄漏點(diǎn)，需立即泄壓，重新調(diào)整密封墊片或緊固螺栓，直至檢測合格方可進(jìn)入下一環(huán)節(jié)，從流程上杜***泄漏隱患。

 熱熔承插步驟：打造管路連接的無縫屏障


熱熔承插憑借無需額外密封件、連接強(qiáng)度高、密封性卓越的***勢，成為活性炭吸附箱塑料管路連接的核心工藝，尤其適配PP、PVC等材質(zhì)管路，其操作精度直接決定了管路系統(tǒng)的運(yùn)行穩(wěn)定性。



熱熔承插的前置準(zhǔn)備：細(xì)節(jié)把控定成敗

熱熔承插的成敗，很***程度上取決于前期準(zhǔn)備的精細(xì)程度。***步是管材與管件的精細(xì)化預(yù)處理，用專用切割工具將管材切割成所需長度，保證切口平整無毛刺，避免毛刺劃傷密封面；隨后用砂紙或刮刀輕輕打磨管材插入端外表面與管件承口內(nèi)表面，去除表面氧化層與粗糙顆粒，再用潔凈毛巾擦拭干凈，確保接觸面光滑潔凈，為熱熔融合創(chuàng)造******條件。



工具調(diào)試與劃線定位同樣關(guān)鍵。選用適配管材材質(zhì)的熱熔設(shè)備，設(shè)定精準(zhǔn)的加熱溫度——PP材質(zhì)推薦260℃-280℃，PVC材質(zhì)控制在210℃-230℃，待溫度穩(wěn)定后，將管材與管件同時插入加熱模具，嚴(yán)格控制加熱時間，防止過燒或加熱不足。加熱完成后，迅速取出部件，在管材插入端和管件承口端分別用記號筆劃出插入深度標(biāo)記，為后續(xù)精準(zhǔn)承插提供明確依據(jù)，避免承插深度不足影響連接強(qiáng)度。



熱熔承插的核心操作：精準(zhǔn)銜接保質(zhì)量

熱熔承插的操作需遵循“加熱-承插-保壓-冷卻”的標(biāo)準(zhǔn)化流程，每一步都考驗(yàn)操作的規(guī)范性。加熱環(huán)節(jié)需把控時間精度，將管材與管件同時放入加熱模具，確保加熱面完全貼合，達(dá)到規(guī)定加熱時間后立即取出，整個過程需迅速連貫，避免部件在空氣中暴露過久導(dǎo)致溫度下降，影響融合效果。



承插環(huán)節(jié)要做到平穩(wěn)精準(zhǔn)，手持管材沿軸線方向平穩(wěn)插入管件承口，直至管材端面與插入深度標(biāo)記完全重合，過程中嚴(yán)禁旋轉(zhuǎn)管材，防止熱熔面被破壞，影響融合的均勻性。保壓環(huán)節(jié)是保障連接強(qiáng)度的關(guān)鍵，承插完成后，保持一定的軸向推力，維持10-15秒，讓管材與管件的熱熔面充分融合，形成牢固的分子間結(jié)合，避免出現(xiàn)融合不充分導(dǎo)致的泄漏風(fēng)險。



冷卻環(huán)節(jié)需耐心等待，保持承插狀態(tài)直至自然冷卻，冷卻時間根據(jù)管材管徑確定，一般DN50以下管材冷卻時間不少于2分鐘，DN50以上不少于3分鐘，嚴(yán)禁通過澆水、外力施壓等方式強(qiáng)制冷卻，防止熱熔部位因溫差過***產(chǎn)生應(yīng)力裂紋，徹底杜***冷卻不當(dāng)引發(fā)的質(zhì)量隱患。



熱熔承插的質(zhì)量驗(yàn)收：嚴(yán)格把關(guān)守底線

質(zhì)量驗(yàn)收是熱熔承插的***后一道防線，需從外觀與性能雙重維度嚴(yán)格把關(guān)。外觀檢查重點(diǎn)觀察融合區(qū)域，合格的連接部位應(yīng)呈現(xiàn)均勻的熔融環(huán)，無氣泡、裂紋、缺料等缺陷，管材與管件軸線保持重合，無明顯錯位。



性能檢測則需模擬實(shí)際工況，對連接部位進(jìn)行壓力測試，向管路內(nèi)通入1.5倍工作壓力的介質(zhì)，穩(wěn)壓10分鐘，檢查接口無泄漏、無變形，壓力無下降，確保連接強(qiáng)度滿足實(shí)際運(yùn)行需求。一旦發(fā)現(xiàn)不合格連接點(diǎn)，需切除原有連接部位，重新進(jìn)行切割、加熱、承插操作，嚴(yán)禁在不合格部位直接修補(bǔ)，以嚴(yán)苛的標(biāo)準(zhǔn)守住質(zhì)量底線。



活性炭吸附箱的連接與熱熔承插，看似是基礎(chǔ)的安裝操作，實(shí)則是融合了精度控制、工藝規(guī)范與質(zhì)量管控的系統(tǒng)性工程。每一個步驟的嚴(yán)謹(jǐn)執(zhí)行，每一個細(xì)節(jié)的精準(zhǔn)把控，都是保障環(huán)保設(shè)施穩(wěn)定運(yùn)行的核心支撐。唯有以專業(yè)的態(tài)度落實(shí)全流程操作，以嚴(yán)苛的標(biāo)準(zhǔn)把控每一個環(huán)節(jié)，才能讓活性炭吸附箱真正發(fā)揮凈化效能，為生態(tài)環(huán)境保護(hù)筑牢堅(jiān)實(shí)的技術(shù)屏障。
